広島高速交通

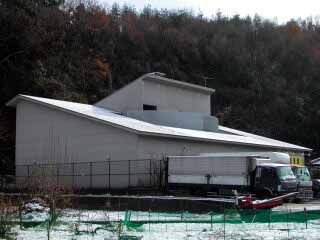

	西原変電所は特高AC22kV3φ受電しDC750V送電と，本通〜長楽寺へAC6.6kV配電を行います。ディーゼル発電機，回生インバータも設備しているそうです。

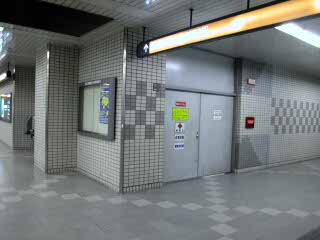

	県庁前変電所は地下にあり，西原から送電されたAC6.6kVをDC750Vに変換しています。

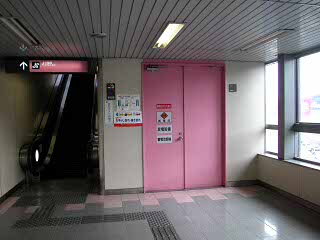

	高取変電所は駅舎と同じ高架2階にあり，西原から送電されたAC6.6kVをDC750Vに変換しています。扉の札は変電所となっています(他の駅は電気室)。

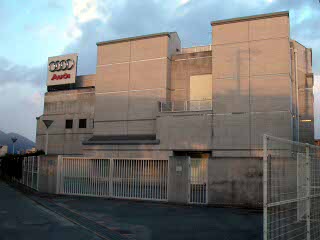

	沼田変電所は特高AC22kV3φ受電し伴〜広域公園前へAC6.6kV配電を行います。西原同様，周囲には鉄塔はおろか電柱すら見当たりません。

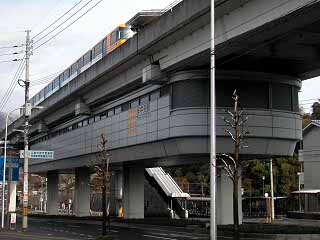

	伴中央変電所も高取同様に高架2階(画像の手前側)にあり，沼田から送電されたAC6.6kVをDC750Vに変換しています。外観からは変電所の存在はわからん。
